旋片式真空泵怎样拆装

文章来源：上传时间：2022-11-24 浏览次数：次

旋片式真空泵是由两个工作室前后串联同向等速旋转，被抽气体由前级泵泵腔抽入，经过压缩被排出或排入后级泵腔，再经过压缩，推开排气阀片，排出泵腔，通过减雾器(排气筒)排出泵外，从而获得真空。

对泵腔润滑的供油方式有自吸式进油装置供油。泵在100KPa-6KPa的进气中压力下的连续运转时间不得超过3min。泵的排气口有油雾排出，如条件允许，请用户在排气管口接上真空胶管把雾气引向室外。

旋片式真空泵拆卸顺序:

1. 放油。

2. 松开进气管压板螺钉，拔出进气管。

3. 松开气镇阀压板螺钉，拔出气镇阀。

4. 拆下油箱。

5. 拆除支座与泵连接的内六角螺钉,松开泵联轴节紧固螺钉,抽出泵体总成,拆下挡油板。

6. 拆下止回阀开口销,抽出止回阀叶轮。

7. 用汽油清洗各部件、疏通油孔待装。

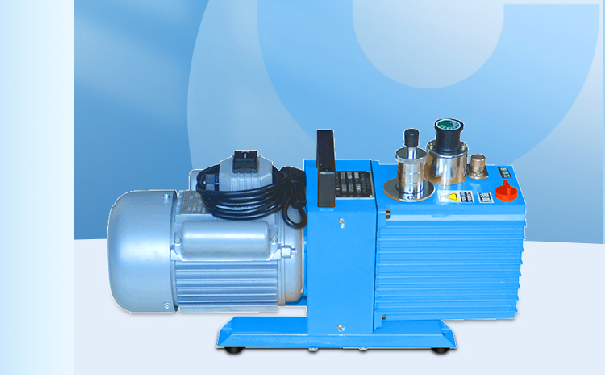

旋片式真空泵

旋片式真空泵装配顺序:

1. 旋片装上旋片弹簧，插入转子槽内后，先将高级转子装入定子，装上高级泵盖、销、螺钉、键、套上轴套，用手旋转，应无滞阻和明显轻重感觉。

2. 将低级转子装入定子，装上低级泵盖、销、螺钉、键、套上轴套，装上低级转子，用泵联轴器人工手盘旋转几下，应无滞阻和明显轻重感觉。

3. 自吸进油泵装置装上止回阀部件，调整止回阀头与进油嘴孔的平面。平启高度为0.8-1.2毫米，闭合时，止回阀头应将进油嘴孔严密密封，否则容易造成回油。

4. 装回排气阀片、油盒、挡油板等零件。

5. 装泵体、键、联轴节重新装回支座上。

6. 装油箱，装回气镇、进气管螺钉固定（注意：检查垫片及O型圈是否完好）。

7. 再从加油孔处加油至油位要求位置，拧上加油螺塞。

8. 开启电源，即可使用。
